油田用平板閘閥
產品介紹
型號介紹

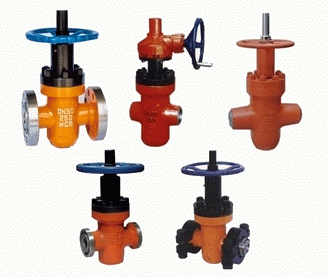

油田用平板閘閥概述：
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品采用標準
|
設計標準 |
JB/T5298、APl6D |
|
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
對焊端 |
GB/T 12224 |
|
|
試驗和檢驗 |
GB/T3927、JB/T 9092 |
|
產品性能規范
|
適用范圍 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
適用溫度 |
-29～121℃ |
||
|
適用介質 |
普通型
|
石油、天然氣、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
||
|
連接形式 |
法蘭端、焊接端、卡箍端 |
||
|
驅動方式 |
手動、電動、氣動等 |
||
